一片搞定多种电压输出与舵机控制，让电源接线不再乱糟糟！

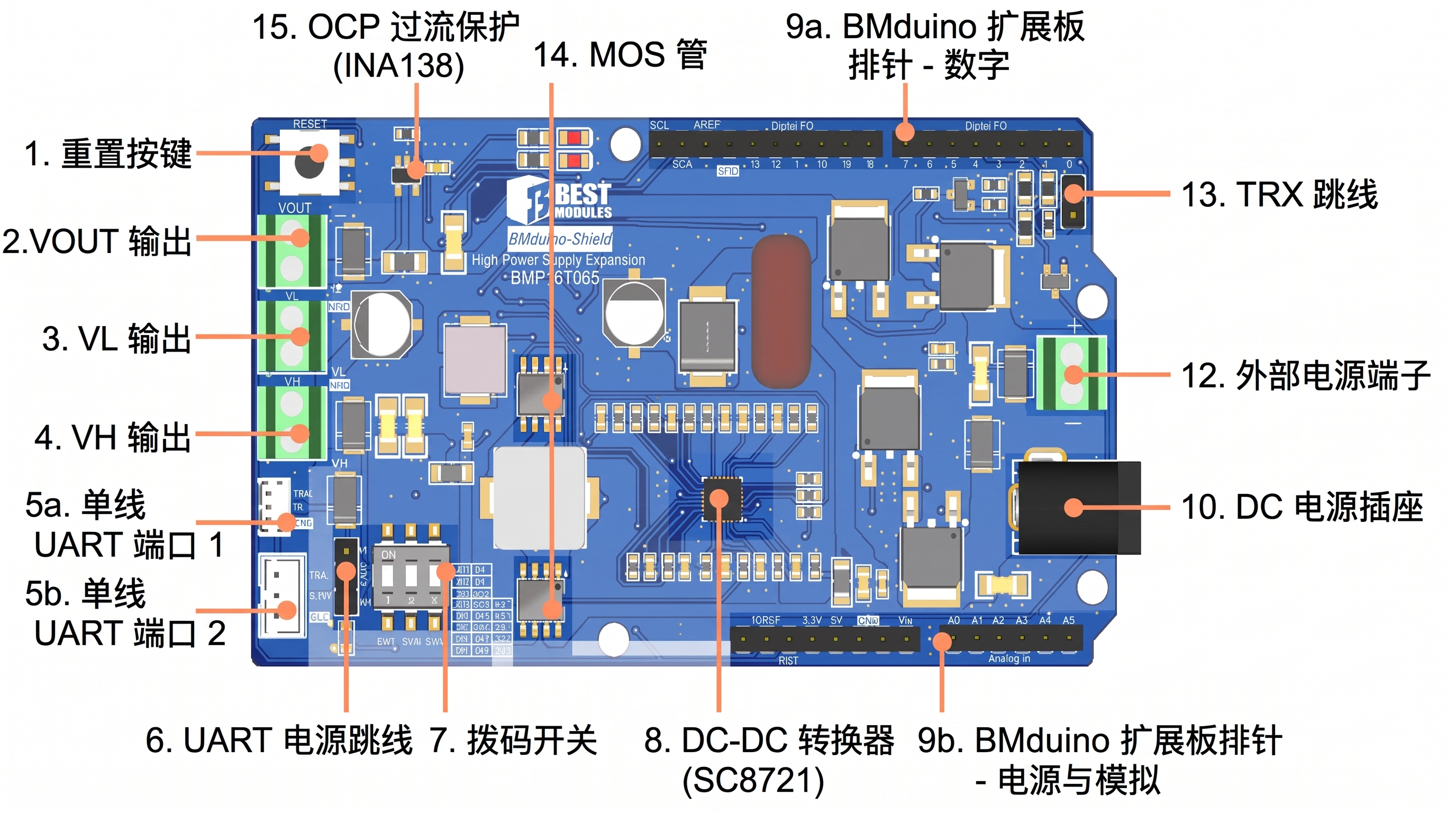

BMP26T065 是倍创推出的高功率电源扩充板，使用 DC 适配器接口或外接电源接口供电。内部升压和降压电路可于 VOUT、VL、VH 接口和 Vin 引脚输出四路电压，用户可根据需要得到 3.3V、5V、9V、12V、18V、20V 电压，并提供两种单线 UART 通信接口供串接数字舵机模块及供应所需电压。此扩充板可直插于 BMduino UNO 开发板上使用，适用于多电源需求等场合。
本产品可以直接插在我们设计的 BMduino UNO 开发板上使用，只要直接将 BMP26T065 背面的排针对准开发板上的插槽插上即可，不需要额外的接线。

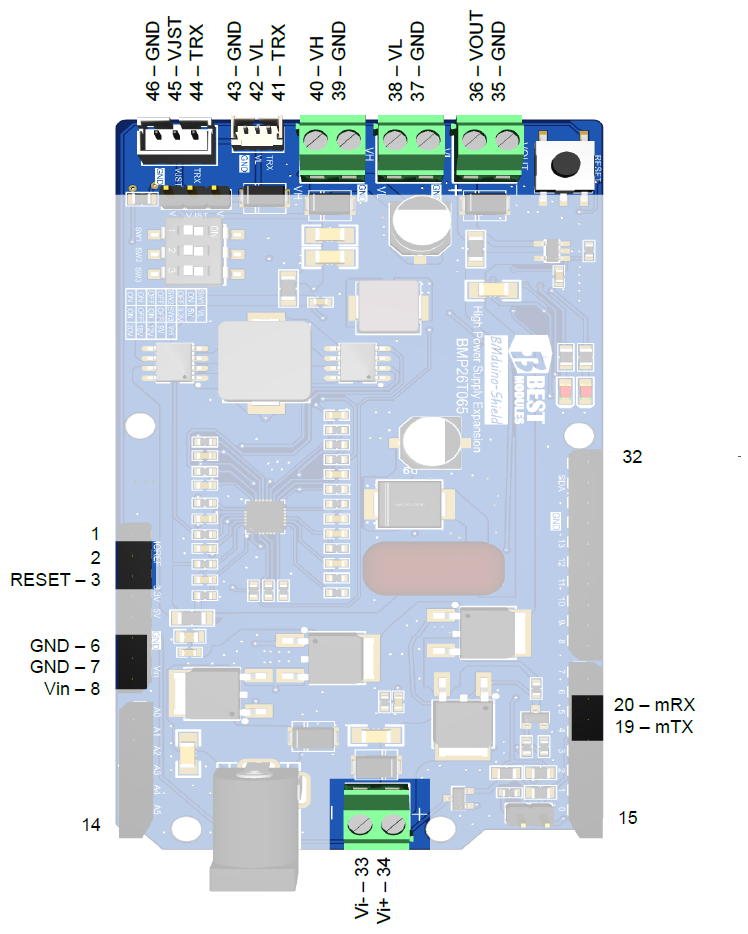

其他引脚未使用
| 引脚 | 功能 | BMduino 引脚 | 说明 |
|---|---|---|---|
| 3 | RESET | RESET | 复位 BMduino UNO 开发板 |
| 8 | Vin | Vin | BMduino UNO 开发板的供电引脚 |
| 6 & 7 | GND | GND | 负电源，接地 |
| 19 | mRX | D4 | UART 接收数据线 |
| 20 | mTX | D5 | UART 发送数据线 |
外接电源、VOUT、VH、VL 引脚
| 引脚 | 功能 | 描述 |
|---|---|---|
| 33 | Vi- | 外接电源负电源，接地 |
| 34 | Vi+ | 外接电源正电源 |
| 35 | GND | VOUT 负电源，接地 |
| 36 | VOUT | VOUT 正电源 |
| 37 | GND | VL 负电源，接地 |
| 38 | VL | VL 正电源 |
| 39 | GND | VH 负电源，接地 |
| 40 | VH | VH 正电源 |
单线 UART 通信接口
| 引脚 | 功能 | 描述 |
|---|---|---|
| 41 & 44 | TRX | 单线 UART 通信引脚 |
| 42 | VL | 舵机正电源，输出 VL |
| 45 | VJST | 舵机正电源，输出 VH 或 VL，通过跳帽选择 |
| 43 & 46 | GND | 舵机负电源，接地 |
注：单线数字舵机接口只能支持 BMduino UNO 开发板，不支持 Arduino UNO 开发板。
| HS Code (仅供参考) | 9030.90.90.00-8 |
|---|---|
| 净重 | 46.3 g |
| 尺寸 | 93.22 × 53.34 × 23 mm |
