低功率电源扩充板 BMP26T012

CN¥135.8 (含税)

有货

数量

30 个

Product ID

BMP26T012

一片搞定多种电压输出与舵机控制，让电源接线不再乱糟糟！

BMP26T012 是倍创推出的低功率电源扩充板，使用 Type-C USB 接口或外接电源接口供电。经过内部升降压电路，可于 VOUT、VL、VH 接口和 Vin 引脚输出四路电压，用户可根据需要得到 3.3V、5V、9V、12V 电压，并提供两种单线 UART 通信接口供串接数字舵机模块及供应所需电压。此扩充板可直插于 BMduino UNO 开发板上使用，适用于多电源需求等场合。

欢迎点击右侧图示，直接进入倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品特色

工作电压：
- 5V (Type-C USB 接口)
- 3V~8.4V (外接电源接口，可使用 1~2 节锂电池)
驱动能力：1A (VH 接口 / Vin 引脚)、2.4A (VL 接口)、1.25A (VOUT 接口)
四路电压输出：
- VOUT 接口：Type-C USB 或外接电源输入直接输出
- VL 接口：升降压输出电压值 VL = 3.3V/5V (通过拨码开关切换)
- VH 接口：升压输出电压值 VH = 9V/12V (通过拨码开关切换)
- Vin 引脚：输出到 BMduino-Shield 的 Vin 引脚给 BMduino UNO 开发板供电 (电压值 Vin = VH)
单线 UART 通信接口：提供 XH1.27 和 PH2.0 两种接口，可实现对数字舵机模块的控制
板载 RESET 按键，可复位 BMduino UNO 开发板
工作温度：< 90°C

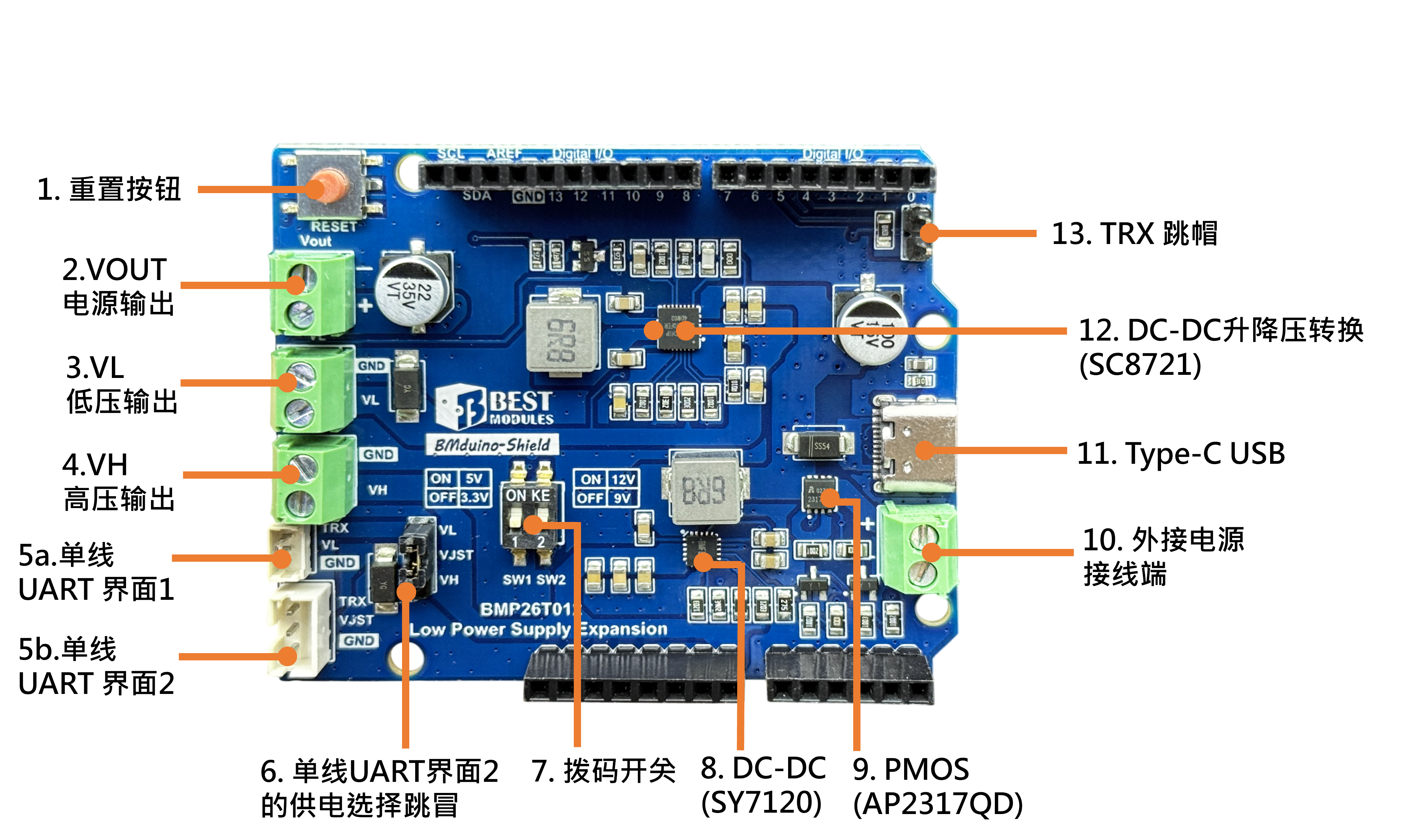

功能说明

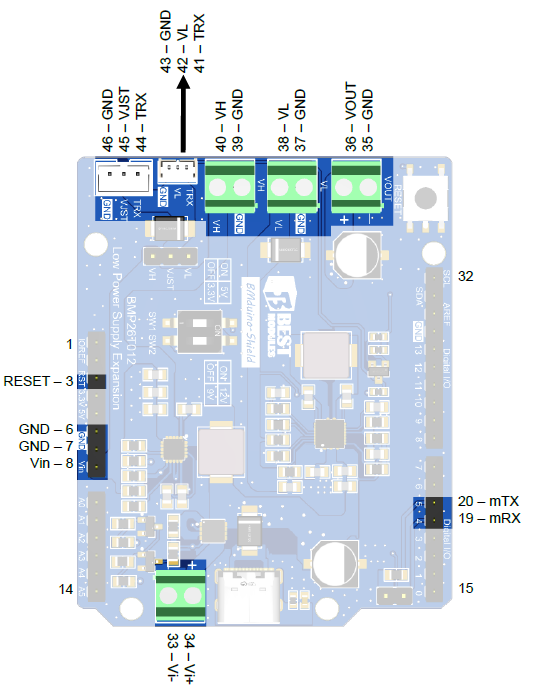

脚位说明

本产品可以直接插在我们设计的 BMduino UNO 开发板上使用，只要直接将 BMP26T012 背面的排针对准开发板上的插槽插上即可，不需要额外的接线。

其他引脚未使用

引脚	功能	BMduino 引脚	说明
3	RESET	RESET	复位 BMduino UNO 开发板
8	Vin	Vin	BMduino UNO 开发板的供电引脚
6 & 7	GND	GND	负电源，接地
19	mRX	D4	UART 接收数据线
20	mTX	D5	UART 发送数据线

外接电源、VOUT、VH、VL 引脚

引脚	功能	描述
33	Vi-	外接电源负电源，接地
34	Vi+	外接电源正电源
35	GND	VOUT 负电源，接地
36	VOUT	VOUT 正电源
37	GND	VL 负电源，接地
38	VL	VL 正电源
39	GND	VH 负电源，接地
40	VH	VH 正电源

单线 UART 通信接口

引脚	功能	描述
41 & 44	TRX	单线 UART 通信引脚
42	VL	舵机正电源，输出 VL
45	VJST	舵机正电源，输出 VH 或 VL，通过跳帽选择
43 & 46	GND	舵机负电源，接地
