看不见的氧气，用超声波精准测给你看。
本产品是超声波氧浓度与流量检测模块，可用来测量二元混合气体中的氧气浓度与流量。透过超声波在气流管中的正/逆向飞行时间来精确计算氧气浓度与流量，且具有温度补偿功能，适合应用在制氧机、制氧舱、高流量氧疗仪等产品。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：4.75V~13.20V
- 工作电流：
- 平均工作电流：< 5mA @5V
- 瞬时发射电流：< 45mA @5V - 氧浓度测量范围：21%~95.6%
- 分辨率：0.1%
- 精准度：±1.8% @5℃~45℃ - 流量测量范围：0L/min~10L/min
- 分辨率：0.1L/min
- 精准度：±0.2L/min 或 5% (取大值) @5℃~45℃ - LED 输出接口：
- 绿色 氧气浓度 ≥ 82%
- 黄色 50% < 氧气浓度 < 82%
- 红色 氧气浓度 ≤ 50%
- 工作温度：5℃~50℃
- 具有温度补偿功能
- 通信接口：UART (波特率：9600bps，8-N-1格式)
- 出厂前已标定
产品说明

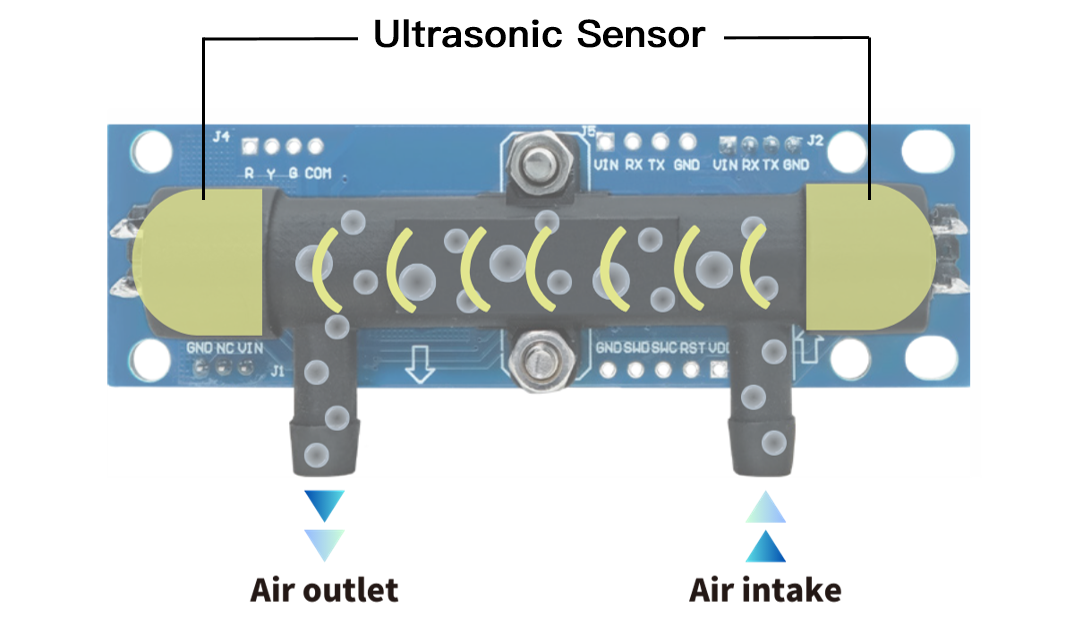

本产品具有两个超声波换能器及气流管，透过两个超声波换能器发射、接收信号的正/逆向飞行时间来计算当前的氧浓度与流量 (每 500ms 自动侦测一次)。

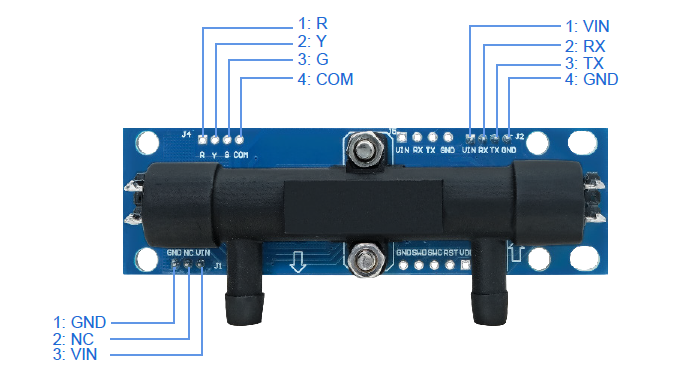

引脚说明

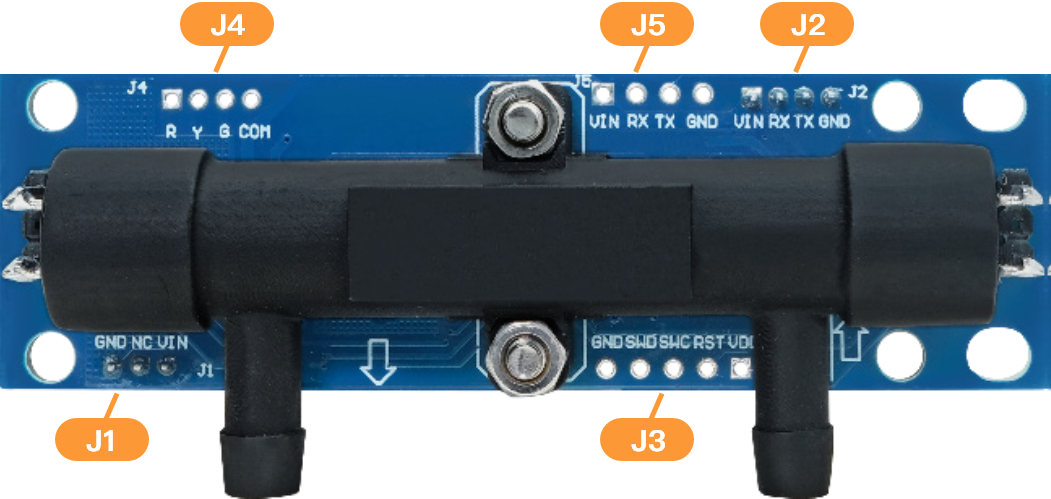

端口列表
| 名称 | 类型 | 说明 |
|---|---|---|
| J1 | PH2.0-3P | 电源输入端口 |
| J2 | PH2.0-4P | 数字信号输出端口 |
| J3 | XM2.54-5P | 烧录端口 |
| J4 | PH2.0-4P | LED 指示输出端口 (预留) |
| J5 | XM2.54-4P | 生产测试用 |
| 接口 | 引脚 | 名称 | 说明 |
|---|---|---|---|
| J1 | 1 | GND | 负电源，GND |
| 2 | NC | — | |
| 3 | VIN | 模块正电源 | |
| J2 | 1 | VIN | 模块正电源 |
| 2 | RX | 模块的 UART 接收引脚 | |
| 3 | TX | 模块的 UART 发送引脚 | |
| 4 | GND | 负电源，GND | |
| J4 | 1 | R | 红色 LED 输出 (O2 ≤ 50%) |
| 2 | Y | 黄色 LED 输出 (50% < O2 < 82%) | |
| 3 | G | 绿色 LED 输出 (O2 ≥ 82%) | |
| 4 | COM | COM |
产品比较
本产品是基于前一代 BM62S5601-1 的功能，针对体积与接口改良设计而成，比较如下表：
| BM62S5602-1 | BM62S5601-1 | |
|---|---|---|
| 工作电压 | 4.75V~13.2V | 4.75V~13.2V |
| 平均工作电流 | < 5mA @5V | < 5mA @5V |
| 氧浓度测量范围 | 21%~95.6% | 21%~95.6% |
| 流量测量范围 | 0~10L/min | 0~10L/min |
| 测量精度 | O2: ±1.8%
流量: ±0.2L/min |
O2: ±1.8%
流量: ±0.2L/min |
| LED 接口 | 4-Pin (PH2.0)
精简定义 (R/Y/G/COM) |
7-Pin (2.54mm)
多组电源定义 |
| 通信接口 | UART (9600bps) | UART (9600bps) |
| 尺寸 | 66.5 x 24.0 x 15.0 mm | 110.5 x 29.0 x 15.0 mm |
| HS Code (仅供参考) | 9030.90.90.00-8 |
|---|---|
| 尺寸 | 66.5 x 24.0 x 21 mm |
