本产品是超声波氧浓度与流量检测模块，可用来测量二元混合气体中的氧气浓度与流量。透过超声波在气流管中的正/逆向飞行时间来精确计算氧气浓度与流量，且具有温度补偿功能，适合应用在制氧机、呼吸器等产品。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：4.75V~13.2V
- 工作电流：
- 平均工作电流：< 5mA @5V
- 瞬时发射电流：< 45mA @5V - 氧浓度测量范围：21%~95.6%
- 分辨率：0.1%
- 精准度：±1.8% @5℃~45℃ - 流量测量范围：0L/min~10L/min
- 分辨率：0.1L/min
- 精准度：±0.2L/min 或 5% @5℃~45℃ - LED 输出接口：
- 绿色 氧气浓度 ≥ 82%
- 黄色 50% < 氧气浓度 < 82%
- 红色 氧气浓度 ≤ 50%
- 工作温度：5℃~50℃
- 具有温度补偿功能
- 通信接口：UART (波特率：9600bps，8-N-1格式)
- 出厂前已标定
产品说明

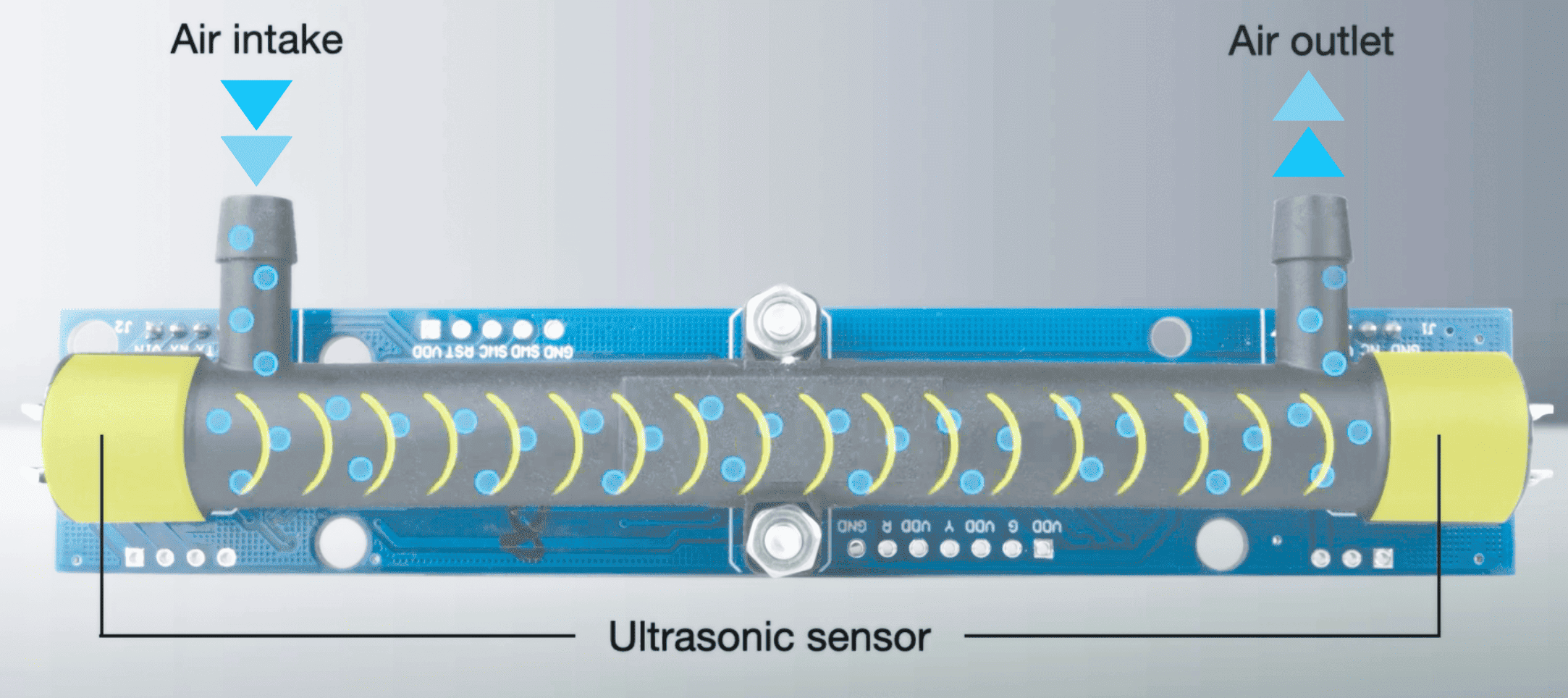

本产品具有两个超声波换能器及一个进气口与一个出气口，当二元混合气体从进气口进入气流管后，透过两个超声波换能器发射、接收信号的正/逆向飞行时间来计算当前的氧浓度与流量 (每 500ms 自动侦测一次)。

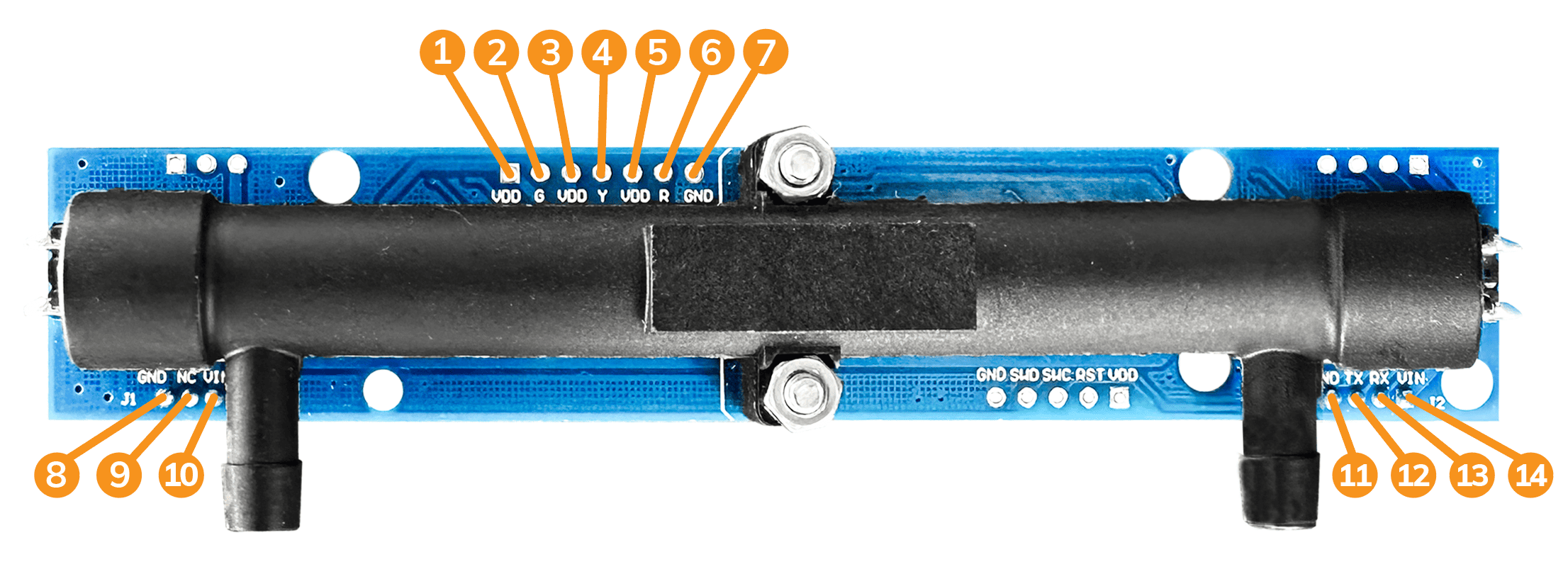

引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | VDD | MCU 正电源 |
| 2 | G | 绿色 LED 输出 (O2 ≥ 82%) |
| 3 | VDD | 正电源 |
| 4 | Y | 黄色 LED 输出 (50% < O2 < 82%) |
| 5 | VDD | 正电源 |
| 6 | Y | 红色 LED 输出 (O2 ≤50%) |
| 7 | GND | 接地 |
| 8 | GND | 接地 |
| 9 | NC | — |
| 10 | VIN | 模块正电源 |
| 11 | GND | 接地 |
| 12 | TX | UART: TX |
| 13 | RX | UART: RX |
| 14 | VIN | 模块正电源 |

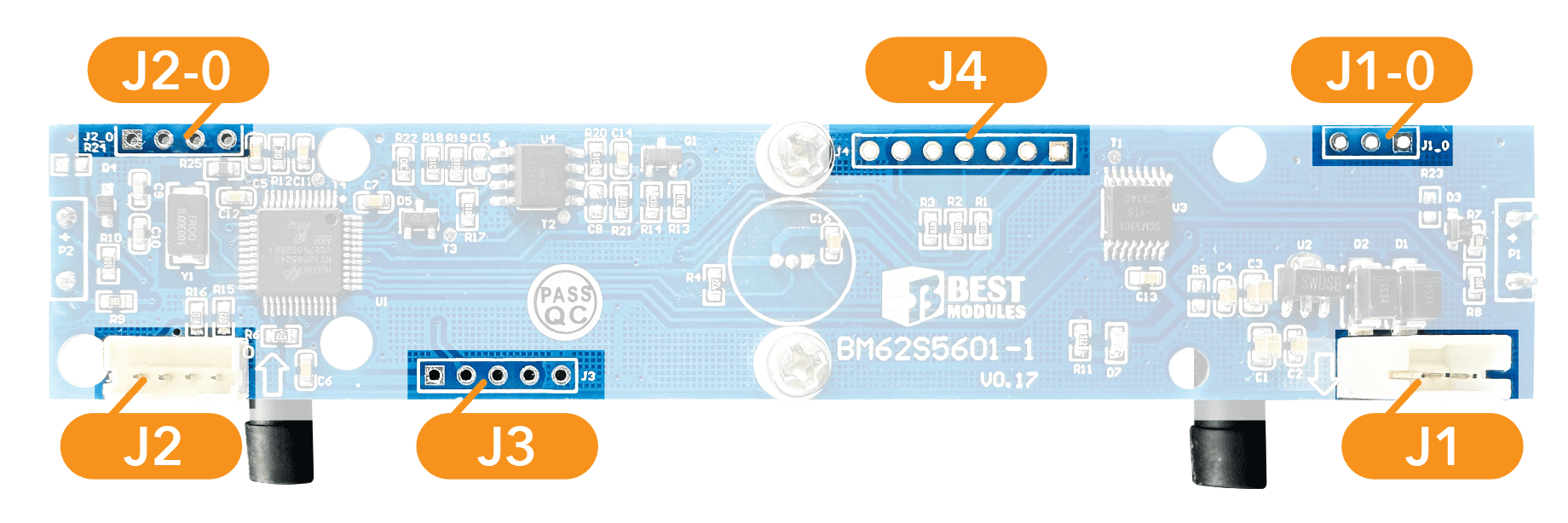

模块背面
| 名称 | 说明 |
|---|---|
| J1 | 电源输入接口 |
| J1-0 | 电源输入接口 |
| J2 | 数字信号输出接口 |
| J2-0 | 数字信号输出接口 |
| J3 | 烧录接口 |
| J4 | LED 输出接口 |
资源

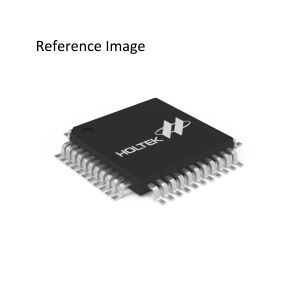

- MCU: Holtek HT32F65240，32-Bit Arm® Cortex®-M0+ MCU，包含规格书、封装等信息。
| HS Code (仅供参考) | 8473.30.00.00-6 |
|---|---|
| 净重 | 25.9g |
| 尺寸 | 120 x 22 x 29 mm |
