本产品是 32-bit MCU HT32F65732G 的转接板，专门为直流无刷电机开发平台而设计。在实际应用上，您可以将本转接板结合 HT32 N/N MOS 电源板，并连接 e-Link32 Pro 及直流无刷电机开发平台进行通信与开发工作。
⬥ BLDC Motor Workshop 软件请联系Holtek 取得。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 输入电压：DC 30V~80V
- 最大直流(DC)总线电流：20A
- 最大电机相电流：66.7A
- 相电流采样电阻 (R_Shunt)：0.005Ω/2512/1%/2W
- 直流总线电压分压比：1/22.25
- 栅极驱动信号极性：
- 下臂导通极性：低电平
- 上臂导通极性：高电平 - 电流采样架构：单电阻电流采样，支持电机 FOC 闭回路控制与总线过电流保护 (OCP)
- 电机控制反馈：支持无感 (Sensorless) 与霍尔传感器 (Hall Sensor) 双模式切换、反电动势 (BEMF) 侦测、FG 转速回授及外部 PWM 命令输入

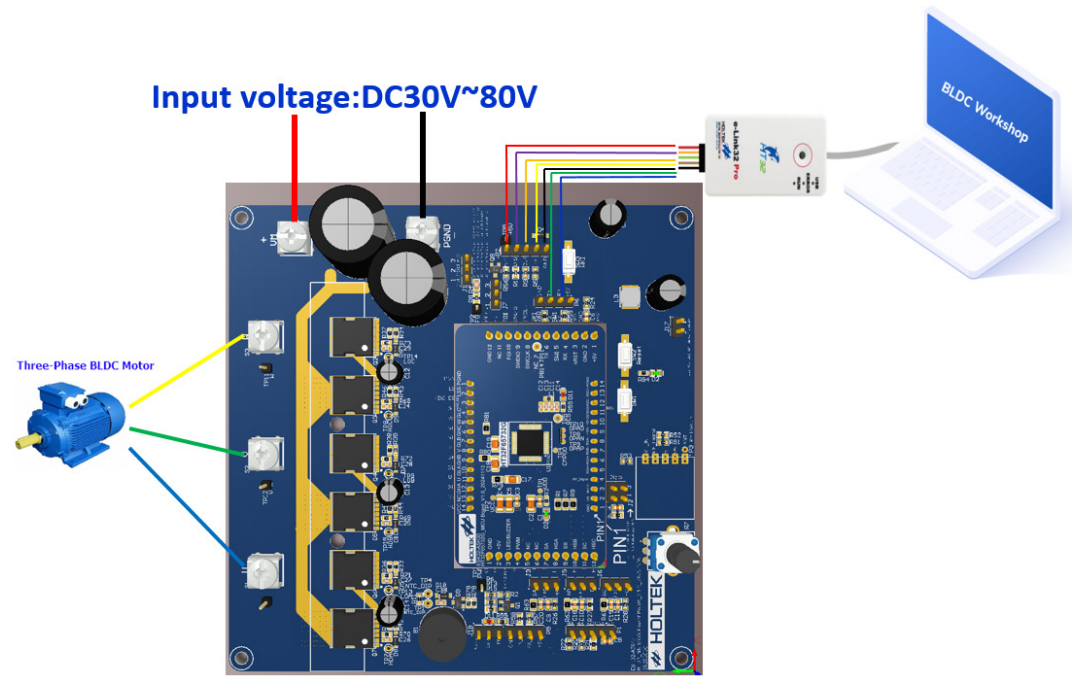

开发环境
资源
- MCU: HT32F65732G，内置 110V 半桥 N/N 栅极驱动器的 32-Bit Arm® Cortex®-M0+ BLDC 电机单片机，包含规格书、封装尺寸等信息。
- 开发平台: HT32 系列 BLDC 马达开发平台
HT32F Series BLDC Motor Workshop 提供了完整的硬件、FOC 演算法函式库及 PC 端软件，可帮助使用者缩短三相直流无刷马达产品开发时间，并降低跨入直流无刷马达产品领域的技术门槛。
| HS Code (仅供参考) | 9030.90.90.00-8 |
|---|
