本产品是专门为 HT45F85x4/HT45F85x6 系列 MCU 设计的锂电池管理开发板，搭配 HT45F86xx 系列的 MCU 转接板、电压校正板及锂电池管理开发平台一起使用，可达到锂电池管理的功能。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品说明
锂电池管理系统是用来监控电池状态，并即时控制电池的充、放电，让电池运作时保持安全，延长电池寿命。若没有锂电池管理系统，电池可能会因为过充、过放电等不当使用，让电池损毁或发生爆炸等危险。
您可以在锂电池管理开发平台中自行调整各项参数设定，由平台自动产生程式及原理图后，使用搭配软件 HOPE3000 for e-Link 将程式烧录 MCU 转接板后，MCU 即具有锂电池保护功能。
开发平台提供七种保护功能设定：充电保护、放电保护、充电器电压保护、充电电流保护、放电电流保护、短路保护、温度保护，让您可以安心使用本产品进行开发。
产品特色
- 适用在 3～8 串的可充电锂电池
- 可搭配锂电池管理开发平台使用，方便开发
- 开发平台可自动产生程式及原理图，使用者不需自行撰写程序
- 提供七种保护功能设定：充电保护、放电保护、充电器电压保护、充电电流保护、放电电流保护、短路保护、温度保护功能
- 搭配 MCU 转接板、电压校正板一起使用，即可达到锂电池管理功能。
- 尺寸：106 x 73 x 18 mm
- 净重：45g

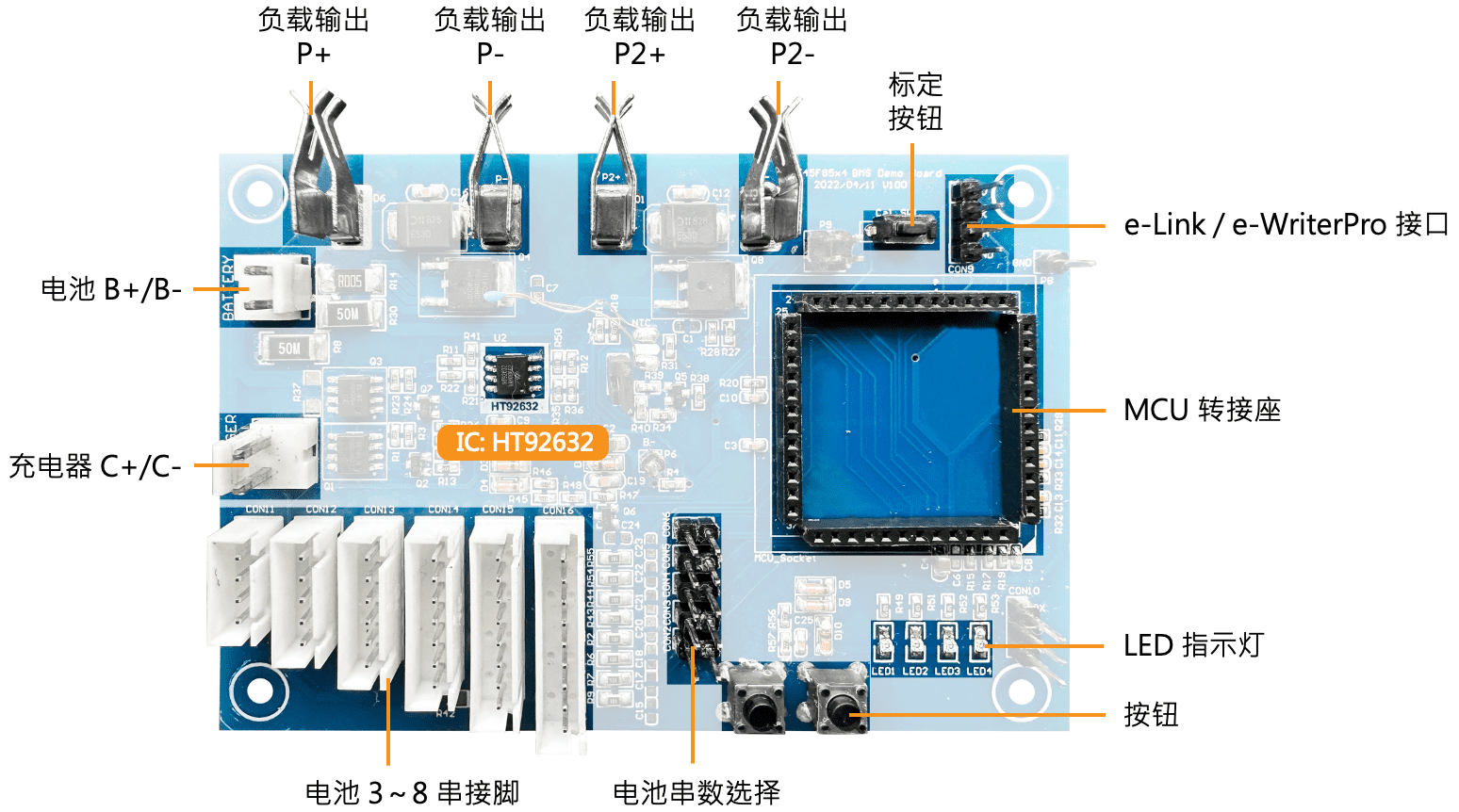

开发板功能说明
需要工具
- HT45F85x4/HT45F85x6 系列 MCU 转接板 (请参考下表) (无法搭配 HT45F85x0 或 HT45F86xx 系列的 MCU 转接板使用)
- 电压校正板：ESK-BMS-8S02 或 BMS-WS05 择一使用
- 烧录工具：e-Link
- 烧录软件：HOPE3000 for e-Link
- 开发平台：锂电池管理开发平台
| 型号 | 使用 MCU | 封装 |
|---|---|---|
| ESK-BMS-854428 | HT45F8544 | 28SSOP |
| ESK-BMS-855428 | HT45F8554 | 28SSOP |
| ESK-BMS-855448 | HT45F8554 | 48LQFP-EP |
| ESK-BMS-856648 | HT45F8566 | 48LQFP-EP |
我们的使用经验分享

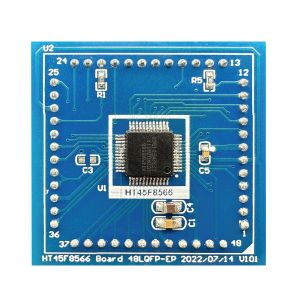

- 将 MCU 转接板插入开发板，插入时需要注意方向：
(1) 确认转接板的 MCU 型号是正面朝上
(2) 确认转接板的三角形在右下角
- 在开始烧录前，需要先让 MCU 学习标准电压值。
将开发板接上电压校正板，并按住开发板上的标定按钮后再打开电源，此过程可以让开发板上的 MCU 转接板学习 4.2V (精准度 ±1%) 标准电压值。 - 学习完成时，开发板上的四颗 LED 灯会全部点亮约五秒钟后熄灭。
- 接下来，从 Holtek 网站下载锂电池开发平台软件。

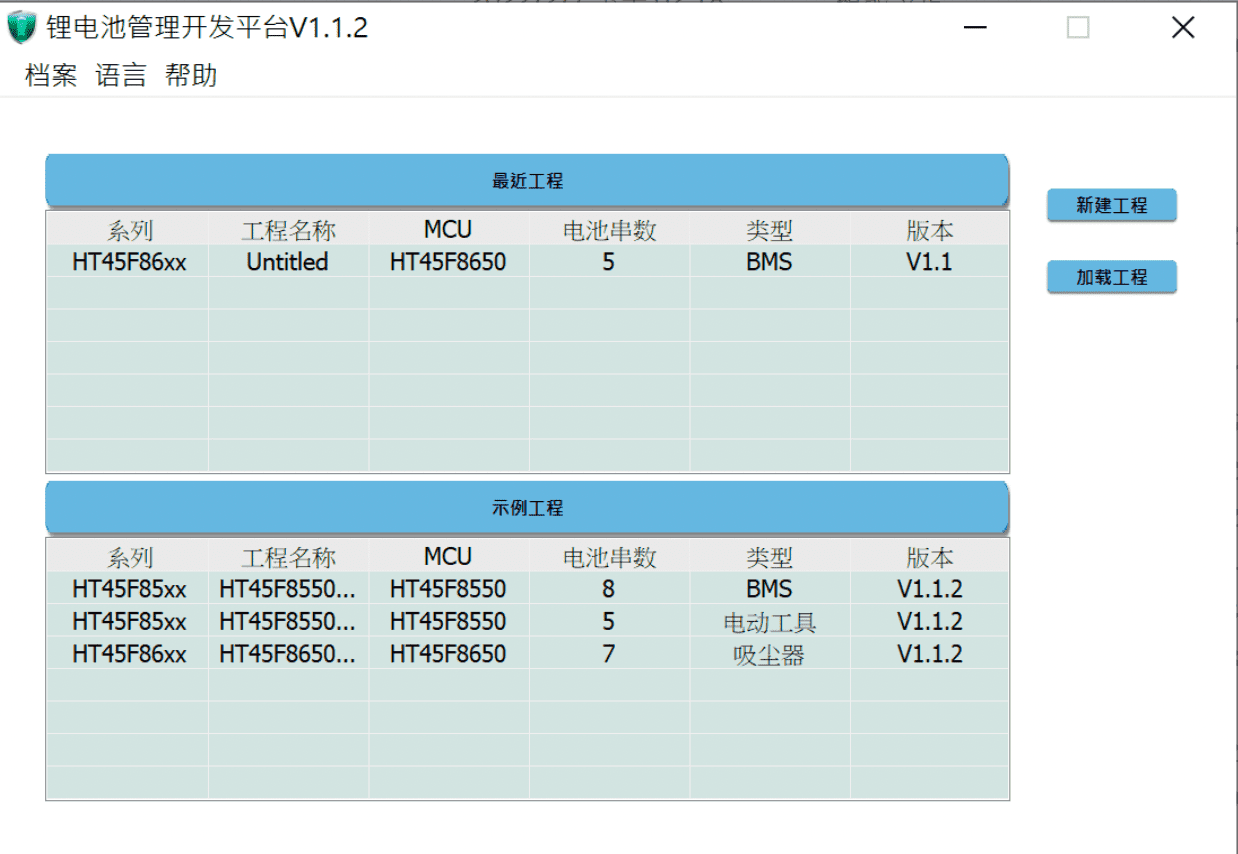

- 开启软件后，建立一个专案。

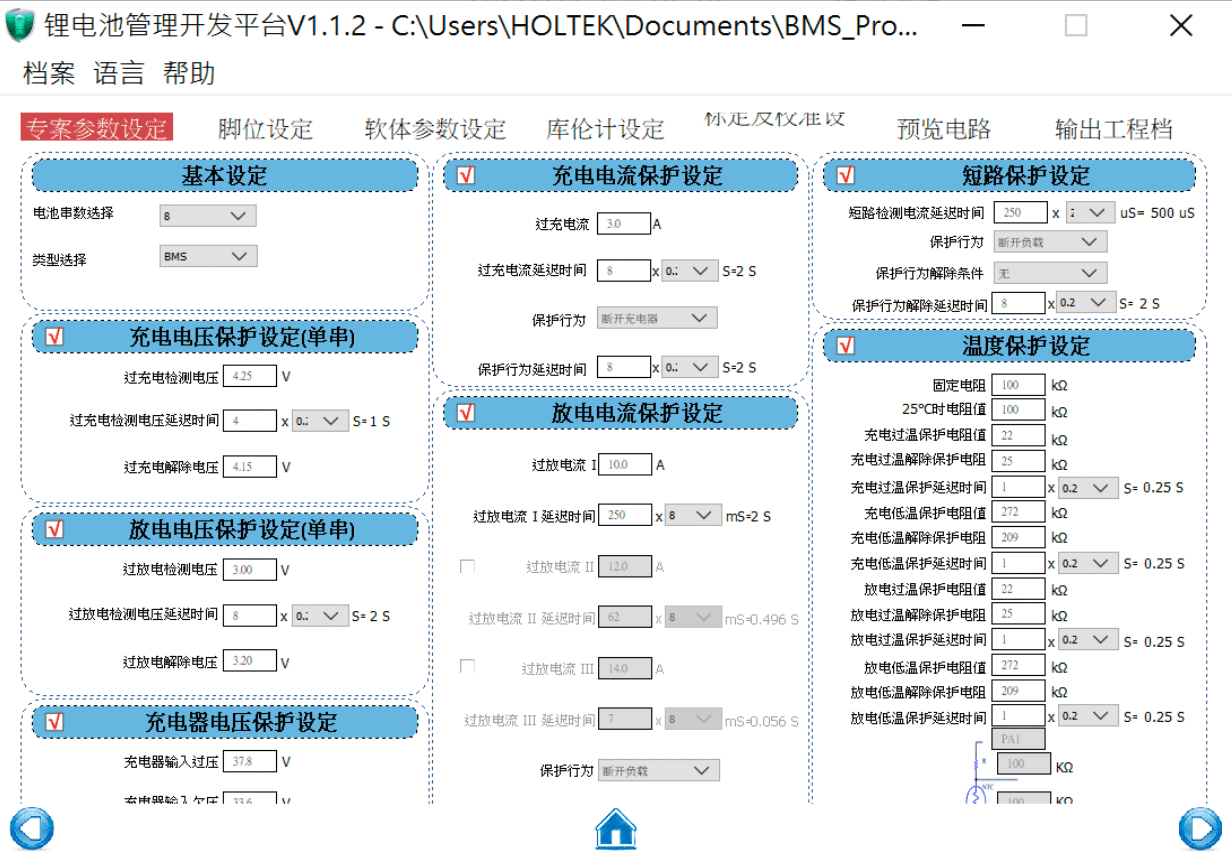

- 在开发平台上可以设定各项参数，设定完成后，由平台产出 .mtp 程序档和原理图。
- 将开发板连接上 e-Link ，并搭配 HOPE3000 for e-Link 来烧录。
- 烧录成功后的 MCU 转接板已具有锂电池保护功能，您可以将开发板接上锂电池使用。
因锂电池使用攸关安全性，需要绝对精准，每串电压都需符合在 4200mV±1% 以内，因此 MCU 需要先学习标准电压值。
烧录时，务必要移除 e-Link 之外的其他装置 (例如：电源等)。
为什么我需要锂电池保护功能？
锂电池如果使用不当会让电池损坏，严重可能会有爆炸事故发生，锂电池开发平台提供的七种保护功能是用来避免使用不当的情况发生。以下我们将详细说明使用不当时可能会发生的结果：
- 充 / 放电保护
过放电：锂电池容易老化、损坏。
过充电：锂电池会爆炸起火，非常危险！ - 充电器电压保护
充电器电压保护是用来检测您使用的充电器电压是否在合理范围。
电压过低：锂电池的电会反灌到充电器中。
电压过高：充电器和电池会因为压差过大损毁。 - 充 / 放电电流保护
充电电流太小：锂电池需要较长的充电时间
充电电流太大：电池温度会急遽上升，容易产生危险。
放电电流太大：电池会发烫、加速电池老化。 - 短路保护
如果意外地发生电池正负极短路的状况时，短路保护系统会自动切断电压输出，以免危险发生。 - 温度保护
锂电池如果持续在高温下运作，会让电池可充放电次数减少、减少寿命。温度保护可将电池的温度控制在合理范围。
