本产品是基于 MCU BD66EVM2441B 的直流无刷电机开发板 (ESK-BLDCCFNS1201)，专门为单相直流无刷散热风扇应用而设计。在实际应用上，您可以将本开发板连接 e-LinkPro2 及直流无刷电机开发平台进行通信与参数烧录等开发工作。
⬥ BLDC Motor Workshop 软件请联系Holtek 取得。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
电机产品本身工作电流较大，使用不慎将造成产品损坏。建议本产品由专业人士使用。
产品特色
- 输入电压：DC 6V~18V
- 最大电机相电流：5A
- 相电流采样电阻 (R_Shunt)：50mΩ/2512/1%/2W
- 整合功能：IC 内部整合 5V LDO 及 36V P/N Gate-driver
- 适用范围：适用于单相 12V 散热风扇产品
- 电流采样架构：电阻电流采样，支持硬件过流保护 (OCP) 门槛设定
- 转速控制输入：提供 PWM 信号与模拟电压 (VSP) 两种输入方式
- 电机控制反馈：支持 FG 转速回授输出，并提供霍尔传感器 (Hall Element 与 Hall Latch) 模式选择接口
- 电源保护：前端配置突波电流抑制元件与防反接二极管

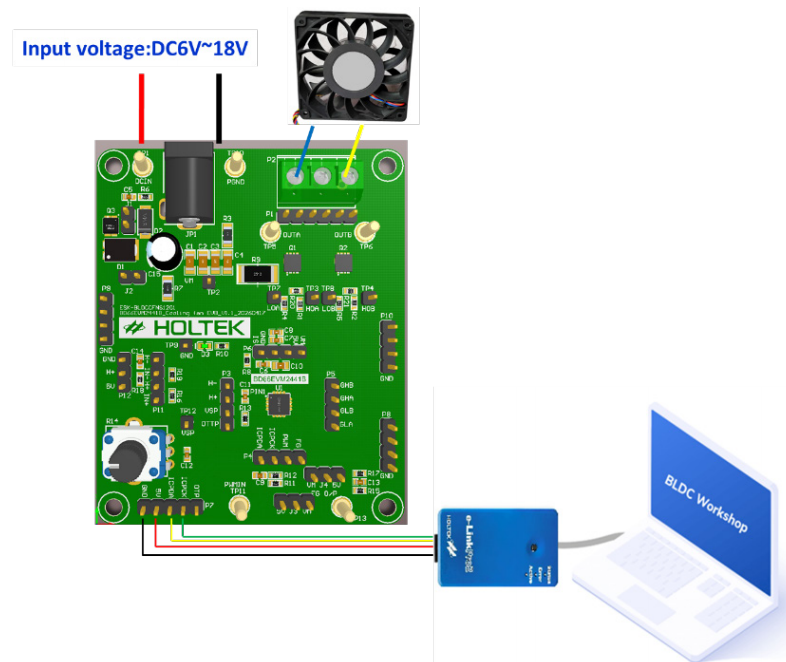

开发环境
资源
- 开发平台: HT32 系列 BLDC 马达开发平台
HT32F Series BLDC Motor Workshop 提供了完整的硬件、演算法函式库及 PC 端软件，可帮助使用者缩短直流无刷马达产品开发时间，并降低跨入直流无刷马达产品领域的技术门槛。
| HS Code (仅供参考) | 9030.90.90.00-8 |
|---|---|
| 净重 | 26.30g |
