BMH83M002 是血氧及心率模块，由转接板与血氧及心率模块 BMH08002-4 组成。支援 UART 通信接口来量测血氧饱和度 (SpO2)、心率及灌注指数 (PI)。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品说明
本产品提供三种资料传输模式，您可依需求调整：
- 定时发送 (预设)
- 询问―回应
- 持续上传 (PPG 波形模式，适合需即时描绘波形的应用)
详细信息请参考 BMH08002-4 的规格书。

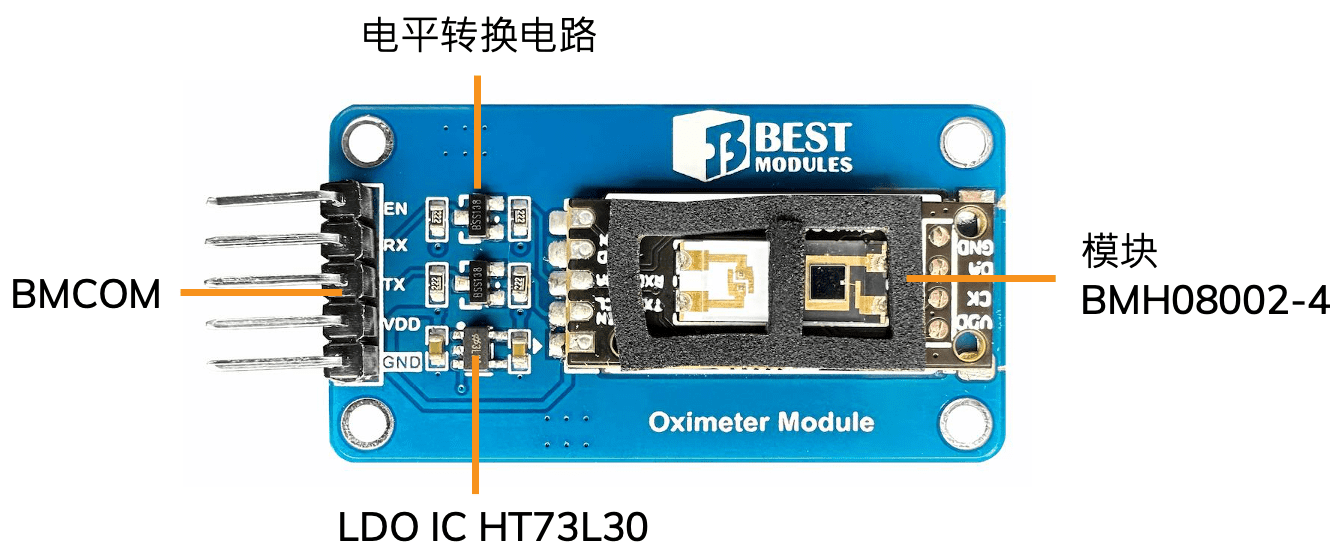

BMH83M002 与 BMH08002-4 具有相同的功能，两者的差别在于：BMH83M002 使用电位转换电路、LDO IC HT73L30 将 BMH08002-4 的脚位转换成 BMCOM，方便您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
量测注意事项
实际使用此模块时，有人可轻易量测成功，有人则常量测失败，依照我们测试的经验，成功的量测有以下几个要点：
- 手指平整按压、覆盖整个量测区，避免室内光线影响到量测
- 手指不须用力按压，保持轻松即可
- 保持量测区域的清洁，可使用干净的面纸擦拭量测区
★ 测量过程到产生量测结果需要约 15 秒，请保持您的手指在量测区不要移动。
产品特色
- 工作电压：3.3V～5.5V
- 工作电流：5mA @3.3V
- 待机电流：114μA @3.3V
- 可以直接输出血氧值、心率和血流灌注指数，不需要透过转换
- 血氧饱和度 (SpO2)：70%～99%
◆ 分辨率：1%
◆ 精准度：-2%～2% (PI > 0.5%)
- 心率：30BPM～250BPM
◆ 分辨率：1BPM
◆ 精准度：±2 @30BPM～100BPM / ±2% @100BPM~250BPM
- 灌注指数 (PI)：0.5%～25%
◆ 分辨率：0.1%
◆ 精准度：0.2% (PI: 0～2%) / 1% (PI: 2%～20%) - 通信接口：UART (波特率：38400bps)
- 出厂前已经过标定
- 尺寸：43.67 x 23.84 x 7.5 mm
- 净重：4.2g
产品功能说明

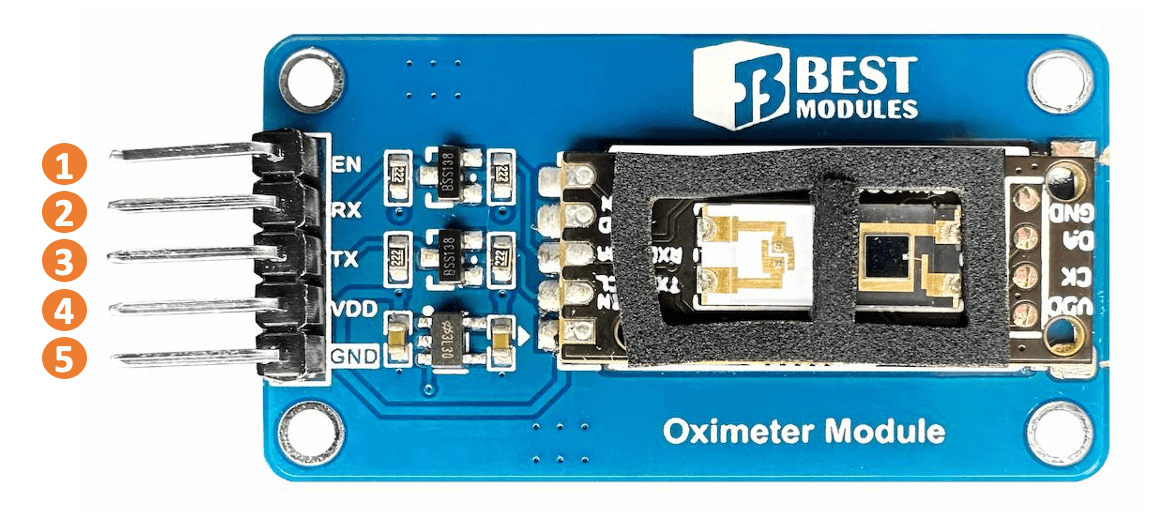

引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | EN | 使能引脚
输入高电位 (上电)：模块工作 输入低电位 (掉电)：模块不工作 |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供电：3.3V~5.5V |
| 5 | GND | 接地 |
Bilibili
| HS Code (仅供参考) | 8473.50.00.00-1 |
|---|
